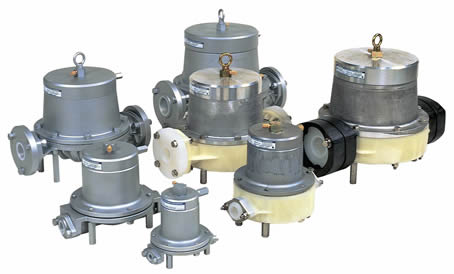

yamada ad系列為配裝有隔膜片之dp/ndp系列專用的脈動減壓器。
將脈動減壓氣安裝於幫浦的吐出口(見下圖)，可減少幫浦運轉時產生的震動，
能有效的運用在管路的防震、過濾器的維護，以及定量裝置用液體幫浦和流量計相組合的劑量幫浦等。
因應不同生產線的各種需求，另備有豐富的原廠附件，歡迎來電或來信洽詢。
注意
1.請將脈動減壓器設置於幫浦出口1公尺內。若置於管道末端將沒有效果。
2.若在脈動減壓器的空氣供給口前，裝上與幫浦不同的減壓閥進行調整，效果將會更好。
3.脈動減壓器會因震動情況不同，空氣消耗量也會不同。
4.此產品與幫浦一樣，須定期更換隔膜片。
ps.若無背壓，脈動減壓器將無法作用。最低需0.1pa的背壓。

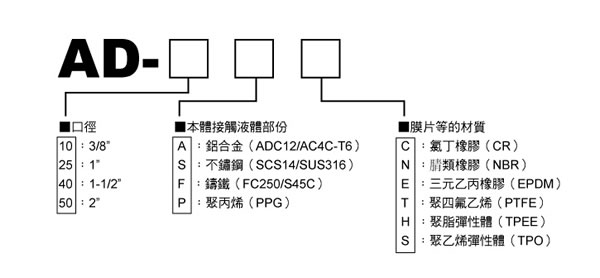

型號表示
型號ad-10系列
| 型 號 | ad-10 | |
|---|---|---|
| 吐出口徑 | 3/8"（10a） | |
| 材料接口 | rc3/8 | |
| 空氣接口 | 供給口 | rc1/4 |
| 排氣口 | rc1/8 | |
| 常用空氣壓力※1 | 0～0.7mpa | |
| 最高吐出壓力 （材料壓力） |
0.7mpa | |
| 重 量 | ad-10a□：2.1ｋｇ ad-10s□：3.0ｋｇ ad-10p□：2.1ｋｇ |
|
※1：因不同使用條件而異。
本體材質
|
本體 |
膜片材質 | ||||
|---|---|---|---|---|---|
| c： 氯丁橡膠 （cr） |
n： |
t： |
h： |
s： 聚乙烯彈性體 （tpo） |
|
|
a：鋁合金 |
ad-10ac （851792） |
ad-10an |
ad-10at |
ad-10ah §（851762） |
― |
|
s：不鏽鋼 |
ad-10sc （851795） |
ad-10sn |
ad-10st |
ad-10sh §（851763） |
― |
|
p：聚丙烯 |
ad-10pc （854045） |
― |
ad-10pt |
― | ad-10ps §（854047） |
§：標準在庫型號
型號ad-25系列
| 型 號 | ad-25 | |
|---|---|---|
| 吐出口徑 | 1"（25a） | |
| 材料接口 | rc1 | |
| 空氣接口 | 供給口 | rc1/4 |
| 排氣口 | rc1/8 | |
| 常用空氣壓力 | 0～0.7mpa | |
| 最高吐出壓力 （材料壓力） |
0.7mpa | |
| 重 量 | ad-25a□：5.8ｋｇ ad-25s□：8.2ｋｇ ad-25f□：8.2ｋｇ ad-25p□：5.5ｋｇ |
|
本體材質
|
本體 |
膜片材質 | ||||
|---|---|---|---|---|---|
| c： 氯丁橡膠 （cr） |
n： |
e： |
t： |
h： 聚脂彈性體 （tpee） |
|
|
a：鋁合金 |
ad-25ac §（851778） |
ad-25an |
ad-25ae |
ad-25at §（851758） |
ad-25ah §（851760） |
|
s：不鏽鋼 |
ad-25sc （851786） |
ad-25sn |
ad-25se |
ad-25st §（851759） |
ad-25sh |
|
f：鑄鐵 |
ad-25fc （851800） |
ad-25fn |
ad-25fe |
ad-25ft §（851765） |
ad-25fh §（851970） |
|
p：聚丙烯 |
ad-25pc （851971） |
― |
― |
ad-25pt §（851862） |
ad-25fh §（851764） |
§：標準在庫型號
型號ad-40系列
| 型 號 | ad-40 | |
|---|---|---|
| 吐出口徑 | 1・1/2"（40a） | |
| 材料接口 | rc1・1/2 | |
| 空氣接口 | 供給口 | rc1/4 |
| 排氣口 | rc1/8 | |
| 常用空氣壓力 | 0～0.7mpa | |
| 最高吐出壓力 （材料壓力） |
0.7mpa | |
| 重 量 | ad-40a□：10.4ｋｇ ad-40s□：15.9ｋｇ ad-40f□：15.2ｋｇ ad-40p□：11.2ｋｇ |
|
本體材質
|
本體 |
膜片材質 | |||
|---|---|---|---|---|
| c： 氯丁橡膠 （cr） |
n： |
e： |
v：氟橡膠 （fkm） |
|
|
a：鋁合金 |
ad-40ac （852966） |
ad-40an |
ad-40ae |
ad-40av （852969） |
|
s：不鏽鋼 |
ad-40sc （852973） |
ad-40sn |
ad-40se |
ad-40sv （852976） |
|
f：鑄鐵 |
ad-40fc （852987） |
ad-40fn |
ad-40fe |
ad-40fv （852990） |
|
p：聚丙烯 |
ad-40pc （852980） |
ad-40pn |
ad-40pe |
ad-40pv （852983） |
|
本體 |
膜片材質 | ||
|---|---|---|---|
|
t： |
h： 聚脂彈性體 （tpee） |
s：聚乙烯彈性體 （tpo） |
|
|
a：鋁合金 |
ad-40at （852970） |
ad-40ah （852971） |
ad-40ah （852972） |
|
s：不鏽鋼 |
ad-40st （852977） |
ad-40sh （852978） |
ad-40ss （852979） |
|
f：鑄鐵 |
ad-40ft （852991） |
ad-40fh （852992） |
ad-40fs （852993） |
|
p：聚丙烯 |
ad-40pt （852984） |
ad-40ph （851985） |
ad-40ps （852986） |
型號ad-50系列
| 型 號 | ad-50 | |
|---|---|---|
| 吐出口徑 | 2"（50a） | |
| 材料接口 | rc2 | |
| 空氣接口 | 供給口 | rc1/4 |
| 排氣口 | rc1/8 | |
| 常用空氣壓力 | 0～0.7mpa | |
| 最高吐出壓力 （材料壓力） |
0.7mpa | |
| 重 量 | ad-50a□：16.6ｋｇ ad-50s□：25ｋｇ ad-50f□：24ｋｇ ad-50p□：16.2ｋｇ |
|
本體材質
|
本體 |
膜片材質 | |||
|---|---|---|---|---|
| c： 氯丁橡膠 （cr） |
n： |
e： |
v：氟橡膠 （fkm） |
|
|
a：鋁合金 |
ad-50ac （852994） |
ad-50an （852995） |
ad-50ae （852996） |
ad-50av （852997） |
|
s：不鏽鋼 |
ad-50sc （853001） |
ad-50sn （853002） |
ad-50se （853003） |
ad-50sv （853004） |
|
f：鑄鐵 |
ad-50fc （853014） |
ad-50fn （853015） |
ad-50fe （853016） |
ad-50fv （853017） |
|
p：聚丙烯 |
ad-50pc （853008） |
ad-50pn （853009） |
ad-50pe （853010） |
ad-50pv （853011） |
|
本體 |
膜片材質 | ||
|---|---|---|---|
|
t： |
h： 聚脂彈性體 （tpee） |
s：聚乙烯彈性體 （tpo） |
|
|
a：鋁合金 |
ad-50at （852998） |
ad-50ah （852999） |
ad-50as （853000） |
|
s：不鏽鋼 |
ad-50st （853005） |
ad-50sh （853006） |
ad-50ss （853007） |
|
f：鑄鐵 |
ad-50ft （853018） |
ad-50fh （853019） |
ad-50fs （853020） |
|
p：聚丙烯 |
ad-50pt （852933） |
ad-50ph （853012） |
ad-50ps （853013） |
