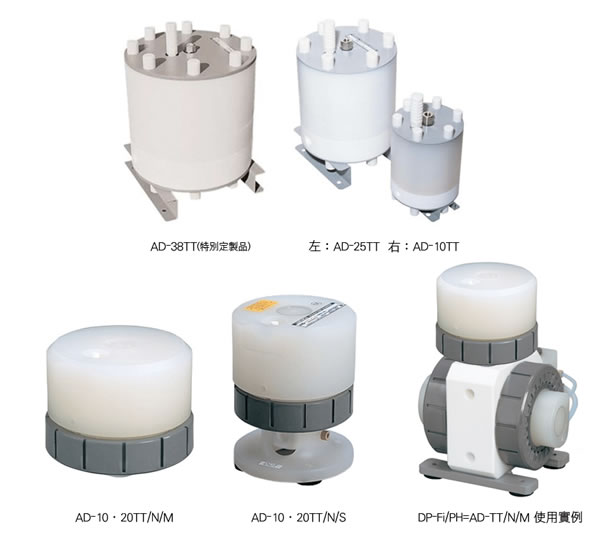

yamada ad-tt系列是利用幫浦壓縮空氣，減少幫浦運轉時產生震動，接觸液體部份材質為聚四氟乙烯。
可用在過濾器的保護，以及不允許任何震動的單桿噴霧器等的機器設備。適用半導體製造業。
脈動減壓器安裝圖
注意
1.請將脈動減壓器設置於幫浦出口1公尺內。若置於管道末端將沒有效果。
2.若在脈動減壓器的空氣供給口前，裝上與幫浦不同的減壓閥進行調整，效果將會更好。
3.脈動減壓器會因震動情況不同，空氣消耗量也會不同。
4.此產品與幫浦一樣，須定期更換隔膜片。
ps.若無背壓，脈動減壓器將無法作用。最低需0.1pa的背壓。
產品規格
| 型 號 | ad-10tt | ad-25tt | ad-38tt | |
|---|---|---|---|---|
| 產品編號 | 851918 | 851919 | 853441 | |
| 吐出口徑 | 3/8"（10ｍｍ） | 3/4"（20ｍｍ） | 1"（25ｍｍ） | |
| 材料接口 | rc3/8 | rc3/4 | rc 1 | |
| 空氣接口 | 供給口 | rc1/4 | ||
| 排氣口 | rc3/8 | |||
| 常用空氣壓力※1 | 0～0.5mpa※2 | 0～0.7mpa※2 | ||
| 最高吐出壓力 | 0.5mpa | 0.7mpa | ||
| 最大空氣消耗量 | 20l/ｍｉｎ（anr） | |||
| 固體顆粒界限 | 1ｍｍ以下 | 3ｍｍ以下 | ||
| 使用環境 溫度範圍 |
氣溫 | 0～70℃ | ||
| 液溫 | 0～80℃ | |||
| 重 量 | 4.5ｋｇ | 12.5ｋｇ | 30ｋｇ | |
※1：壓縮空氣品質符合「jisb8392-1：2000 一般用壓縮空氣」之2.3.2品質等級。
（最大粒子徑：1µｍ、最大壓力戶外：－20℃、最大油分濃度：0.1ｍｇ/ｍ3）
※2.依使用條件不同而異。
| 型 號 | ad-10tt/n/s | ad-10tt/n/m | ad-20tt/n/s | ad-20tt/n/m | |
|---|---|---|---|---|---|
| 產品編號 | 853910 | 853911 | 853912 | 853913 | |
| 吐出口徑 | 3/8"(10ｍｍ) | 3/4"(20ｍｍ) | |||
| 材料接口 | rc3/8 | dp-10fi 頂部連接螺紋 |
rc3/4 | dp-10fi 頂部連接螺紋 |
|
| 空氣接口 | 供給口 | rc1/4 | |||
| 排氣口 | g1/8 | ||||
| 常用空氣壓力※1 | 0～0.5mpa※2 | ||||
| 最高吐出壓力 | 0.5mpa | ||||
| 最大空氣消耗量 | 20l/min(anr) | ||||
| 固體顆粒界限 | 1mm以下 | ― | 2mm以下 | ― | |
| 黏度界限 | 1pa・s以下 | 2pa・s以下 | |||
| 使用環境 溫度範圍 |
氣溫 | 0～70℃ | |||
| 液溫 | 0～80℃ | ||||
| 重 量 | 2.8kg | 2.3kg | 4.5kg | 3.8kg | |
※1：壓縮空氣品質符合「jisb8392-1：2000 一般用壓縮空氣」之2.3.2品質等級。
（最大粒子徑：1µｍ、最大壓力戶外：－20℃、最大油分濃度：0.1ｍｇ/ｍ3）
※2.依使用條件不同而異。
※3：ad-tt/n不能用於輸送泥漿等材料。
