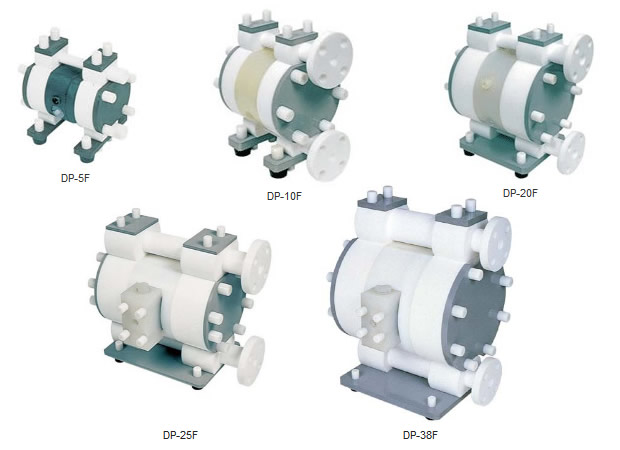

yamada雙隔膜幫浦
產品規格
| 型號 | dp-5f※1 | dp-10f | dp-20f | dp-25f※2 | dp-38f※2 | |||
|---|---|---|---|---|---|---|---|---|
| 口徑 | 1/4″(8a) | 3/8″(10a) | 3/4″(20a) | 1″(25a) | 1″(25a) | |||
| 材料接口 | 吸入口 | rc1/4(f) | rc3/8(f) ※3 |
jis法藍 10k10a |
rc3/4(f) ※3 |
jis法藍 10k20a |
jis法藍 10k2a |
|
| 吐出口 | ||||||||
| 空氣接口 ※5 |
供給口 (附球閥) |
rc1/4(f) | rc3/8(f) | rc1/2(f) | ||||
| 排氣口 | rc3/8(f) (內含消音器) |
rc3/8(f) (內含消音器) |
rc3/4(f) (內含消音器) |
|||||
| 材質 | 本體 (接觸液體部分) |
聚四氟乙烯樹脂(ptfe，pfa) | ||||||
| 隔模片、閥 閥密封 |
聚四氟乙烯樹脂(ptfe) | |||||||
| 本體 (空氣換向部分) |
pps樹脂 | 聚丙烯(pp) | 高密度聚乙烯(hdpe) | |||||
| 常用空氣壓力 | 0.2～0.5mpa | 0.2～0.7mpa | ||||||
| 最高吐出壓力 | 0.5mpa | 0.7mpa | ||||||
| 吐出量/工作週期※4 | 13ml | 65ml | 150ml | 300ml | 700ml | |||
| 最大吐出量※6 | 11l/min | 27l/min | 54l/min | 64l/min | 95l/min | |||
| 最大空氣消耗 | 170 l/min(anr) |
250 l/min(anr) |
350 l/min(anr) |
900 l/min(anr) |
1500 l/min(anr) |
|||
| 固體顆粒限界※7 (最大可通過粒徑) |
― | 1mm以下 | 2mm以下 | 3mm以下 | ||||
| 黏度界線 | 0.5pa・s以下 | 1pa・s以下 | 2pa・s以下 | 2.5 pa・s以下 | ||||
| 環境溫度 | 氣溫 | 0～70℃ | ||||||
| 液溫 | 0～80℃ | |||||||
| 運轉音量 | 71db | 82db | 85db | 88db | 90db | |||
| 重量 | 3.4kg | 6.7kg | 7.2kg | 14.6kg | 15.5kg | 32kg | 52kg | |
※1：dp-5f的閥門型式為平板型。
※2：dp-25f、dp-38f為接到訂單再生產，因此請先確定交貨期。
※3：dp-10f、dp-20f的吸入口、吐出口的連接方式可以是rc螺紋、法藍式的npt螺紋、ansi法藍(特別訂做)等型式。
※4：會依使用條件不同而異。
※5：供給之氣體請使用可通過1μm過濾器的純度空氣或氮氣(n2)。
※6：最大吐出量是在常溫(20℃)清水的條件下取得的試驗數據，並且吐出量會因空氣壓力、揚程等不同而異。詳細情況請洽電話查詢。
※7：使用平板閥的型號不可用來輸送含固體顆粒的液體。
※當溫度有顯著變化時，可能發生幫浦性能無法充分發揮的情況，為了保障性能的穩定請務必注意幫浦的安裝及零件的維護｡
產品編號表
| 閥門型式 | 連接方式 | ||
|---|---|---|---|
| 幫浦尺寸 | 螺紋(pt) | 法藍 | |
| 球閥 | 5 | ― | ― |
| 10 | 853620 | 853622 | |
| 20 | 853621 | 853623 | |
| 25 | ― | 853601 | |
| 38 | ― | 853606 | |
| 平板閥 | 5 | 853656 | ― |
| 10 | 853628 | 853630 | |
| 20 | 853629 | 853631 | |
| 25 | ― | 853614 | |
| 38 | ― | 853617 | |
